BPMN — Business Process Model and Notation¶
BPMN — это стандарт графического моделирования бизнес-процессов, разработанный Object Management Group (OMG). Он предназначен для унифицированного описания процессов, понятного бизнесу, аналитикам и разработчикам.
Назначение BPMN¶
- Визуализация бизнес-процессов
- Анализ и оптимизация процессов
- Коммуникация между бизнесом и разработчиками
Основные типы элементов¶
| Элемент | Значок | Назначение |
|---|---|---|
| Событие (Event) | ○ | Начало, конец, или промежуточное событие |
| Действие (Activity) | ▭ | Описание задачи или процесса |
| Шлюз (Gateway) | ⬠ (ромб) | Ветвление или объединение потока |
| Поток управления (Sequence Flow) | → | Связывает элементы |
Типы событий (Events)¶
Стартовые события
- Начало процесса
(обычное, с сообщением, с таймером и др.)
Промежуточные события
- что-то происходит между действиями
(например: ожидание ответа, получение сигнала, задержка)
Завершающие события
- завершает выполнение процесса
Действия¶
- Виды:
- элементарные - задачи
- составные - подпроцессы, включающие несколько подзадач BPMN предполагает следующие графические отображения для основных типов действий:
| Значок | Наименование | Назначение |
|---|---|---|
 |
Абстрактная задача | Используется для обозначения простого действия или операции, не имеющей дальнейшей декомпозиции в рамках текущего бизнес-процесса |
 |
Подпроцесс | Используется для отображения декомпозированного процесса, существующего в рамках рассматриваемого процесса. Подпроцесс описан более подробно на своей диаграмме |
 |
Вызов повторно используемого действия | Используется для отображения процесса, являющегося частью рассматриваемого процесса, но хранящегося в отдельном файле. Может использоваться в нескольких процессах |
Шлюзы (Gateways)¶
Шлюзы управляют разветвлением, синхронизацией и объединением потоков. Вот ключевые типы:
1. Исключающий шлюз (Exclusive Gateway (XOR))¶
- Пропускает только один исходящий путь
- Обычно сопровождается условиями (Если / Иначе)
Обозначение: пустой ромб (или с "X")
Пример:
2. Параллельный шлюз (Parallel Gateway (AND))¶
- Все выходящие потоки запускаются одновременно
- Все входящие потоки ожидаются до продолжения
Обозначение: ромб с плюсом “+”

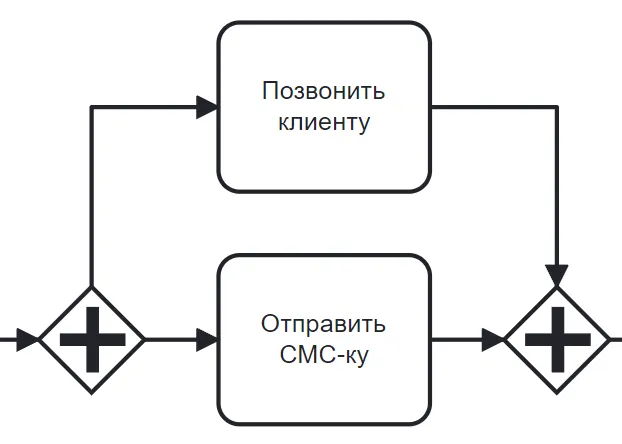

Пример:
3. Событийный шлюз (Event Gateway)¶
Используется для развилки по потенциальным событиям
Обозначение: ромб с кругом и пятиугольником

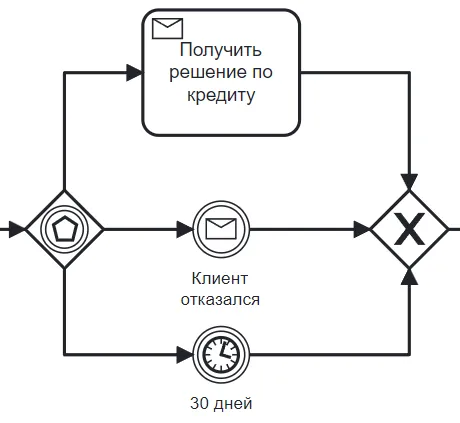

Пример:
4. Комплексный шлюз (Complex Gateway)¶
- Используется в нестандартных логиках (например: "ждать 2 из 3 потоков")

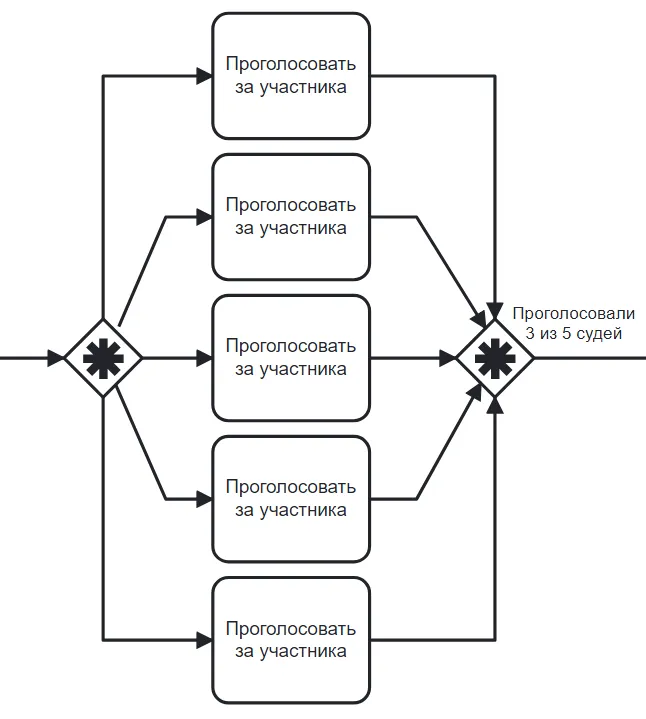

Обозначение: ромб с звёздочкой Пример:
Виды диаграмм BPMN¶
В BPMN существует 4 вида диаграмм:
- Процесс (Process Diagram)
- Взаимодействие (Collaboration Diagram)
- Хореография (Choreography Diagram)
- Диалог (Conversation Diagram)
Первые три вида диаграмм являются основными, а четвертый вид – «Диалог» – является дополнительным и появился лишь в BPMN 2.0. На практике чаще всего используют 2 вида диаграмм: диаграммы «Процесс» и «Взаимодействие». Рассмотрим назначение всех видов диаграмм:
Процесс (Process Diagram)¶
Описывает содержание и логику бизнес-процесса BPMN в виде потока задач, условий и событий. Это самый распространенный, часто применяемый вид диаграмм, он является основой нотации BPMN. Пример:
Взаимодействие (Collaboration Diagram)¶
Позволяет моделировать взаимодействие (обмен данными) между двумя или более бизнес-процессами BPMN. Для графического отображения такого взаимодействия используются потоки сообщений (message flow). Пример:
Хореография (Choreography Diagram)¶
Иногда диаграммы “Взаимодействие” оказываются слишком сложными для восприятия и требуют более наглядного представления. В этом случае применяют диаграммы хореографии. Они описывают поток (последовательность) взаимодействий участников при выполнении бизнес-процессов BPMN. Пример:
Диалог (Conversation Diagram)¶
Является еще одним вариантом диаграммы для визуализации взаимодействий бизнес-процессов BPMN и их участников. Диаграмма “Диалог” описывает процессный ландшафт и взаимодействия верхнего уровня между вовлеченными сторонами. Пример:
Участники (Pools и Lanes)¶
- Пул (Pool) — участник процесса (организация, система)
- Дорожка (Lane) — подразделение или роль в пуле
→ Используются для визуального отображения ответственности
Инструменты для BPMN¶
| Инструмент | Описание |
|---|---|
| Camunda Modeler | Бесплатный, поддерживает BPMN 2.0 |
| Stormbpmn | Частично бесплатный, поддерживает BPMN 2.0 и проверку схемы |
| Bizagi Modeler | Удобный GUI, экспорты в Word/PDF |
| Draw.io | Простой онлайн-инструмент |
| Visual Paradigm | Поддержка BPMN + UML |
Вопросы на собеседовании¶
- Вопрос: Что такое BPMN и зачем она нужна в бизнес-анализе?
Пример ответа:- “BPMN — это стандарт нотации для моделирования бизнес-процессов, который позволяет визуализировать и анализировать процессы, а также строить общую модель, понятную как бизнес, так и IT.”
- Вопрос: Назовите разные типы шлюзов в BPMN и поясните их применение.
Пример ответа:- Исключающий шлюз используется, когда только один из путей может быть выбран;
- параллельный шлюз — когда нужно запустить сразу несколько путей;
- событийный шлюз — для ветвления на основе наступления событий;
- комплексный шлюз — когда логика ветвления более сложная, например, “ожидать два из трёх”.
